Teräksen kulutuksen arvio perun puolisuunnikkaan teräsrakennevaraston osalta

Teräksen kulutusarvio Perun puolisuunnikkaan teräsrakennevaraston



Suunnitelman muoto:Trapetsoidi

Pituus: 190m

Leveys: 80m (kapea pää) / 116m (leveä pää)

Rakennusala: 18 620㎡

Räystäiden korkeus: 17,4 m (korkea työpaja)

Rakennetyyppi:Ristikon rakenne, jatkuva jänneväli noin 22 m jänneväliä kohti, lahden väli noin 24 m

Käyttöönottostandardi:Perun paikalliset rakennusmääräykset + paikallinen tuulikuorma, lumikuorma



Perustuen Perun paikallisiin rakennusmääräyksiin, projektin kuormitusvaatimuksiin ja rakenteellisiin ominaisuuksiin (suuri jänneväli, korkea räystäs), suositellut rakenneosien koot ovat seuraavat, käyttäen kaikissa komponenteissa Perun standarditeräslaatua Gr.50 (vastaa ASTM A36:ta), jolla on hyvä lujuus, sitkeys ja joka soveltuu Perun teollisuusrakennusprojekteihin.



Ristikon ylä- ja alajänne: H-profiiliteräs, sovitettu 22 metrin jänneväliin ja 24 metrin väliin.

Osion koko: K400×200×8×10 ~ K450×200×10×12

Huomautuksia: Poikkileikkauskokoa on lisätty sopivasti, jotta ristikot leveässä päässä (116 m:n puolella) kestävät suurempia vaaka- ja pystykuormia.

Ristikon verkkojäsenet: Kulmateräs ja I{0}}profiiliteräs, käytetään ylä- ja alajänteiden yhdistämiseen ja kuormien siirtämiseen.

Kulmateräs: L100×8 ~ L125×10 (yleisille verkon jäsenille)

I-osa Teräs: I140 × 80 × 5 × 7 ~ I160 × 88 × 6 × 9 (avainvoiman -laakeriverkkojäsenille)

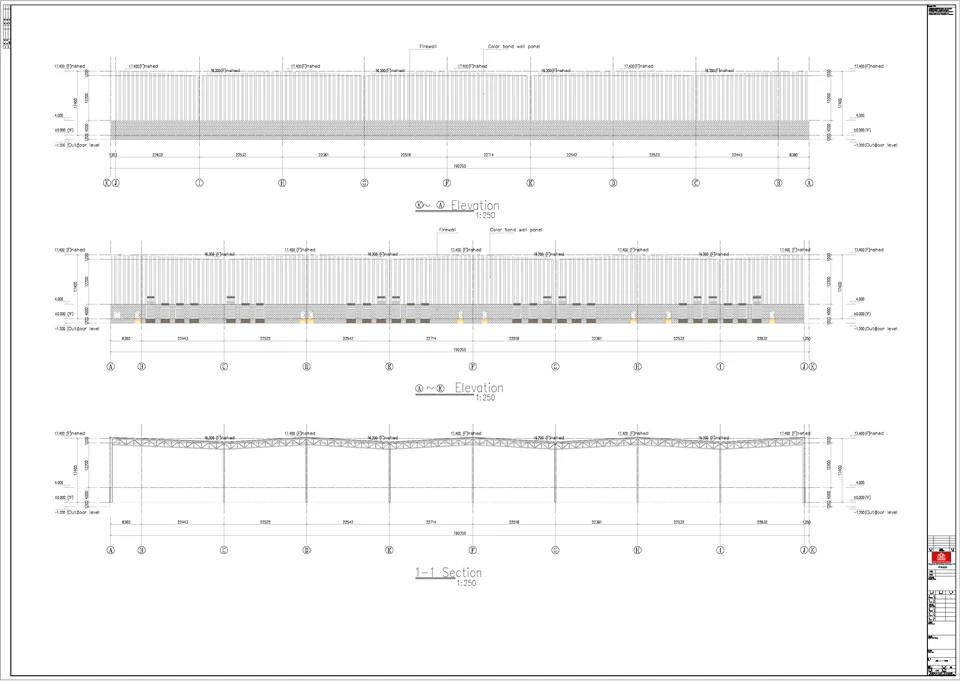

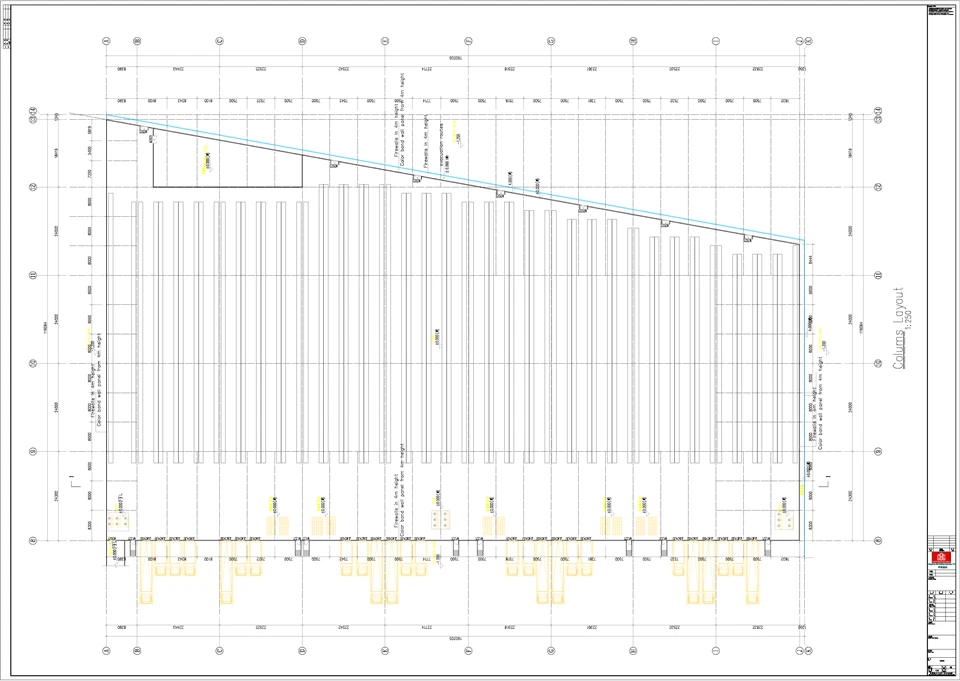

Poikkileikkaustyyppi: H{0}}profiiliteräs, joka vastaa ristikon kuormaa ja 17,4 metrin räystäskorkeutta.

Osion koko: K450×250×10×12 ~ K500×250×12×14

Huomautuksia: Pilarin osa leveässä päässä on hieman suurempi rakenteen vakauden varmistamiseksi epätasaisessa kuormituksen jakautumisessa.



Jäykistys (yläjänne ja alajänne): Pyöreä teräs tai kulmateräs, jota käytetään kestämään vaakasuuntaisia ​​voimia (tuuli, maanjäristys) ja ylläpitämään ristikon vakautta.

Pyöreä teräs: φ20 ~ φ25

Kulmateräs: L80×6 ~ L100×8

Raidetangot: Teräsputki tai pyöreä teräs, käytetään siirtämään vaakasuoraa jännitystä ristikoiden välillä.

Teräsputki: φ114×4 ~ φ140×5

Pyöreä teräs: φ22 ~ φ28



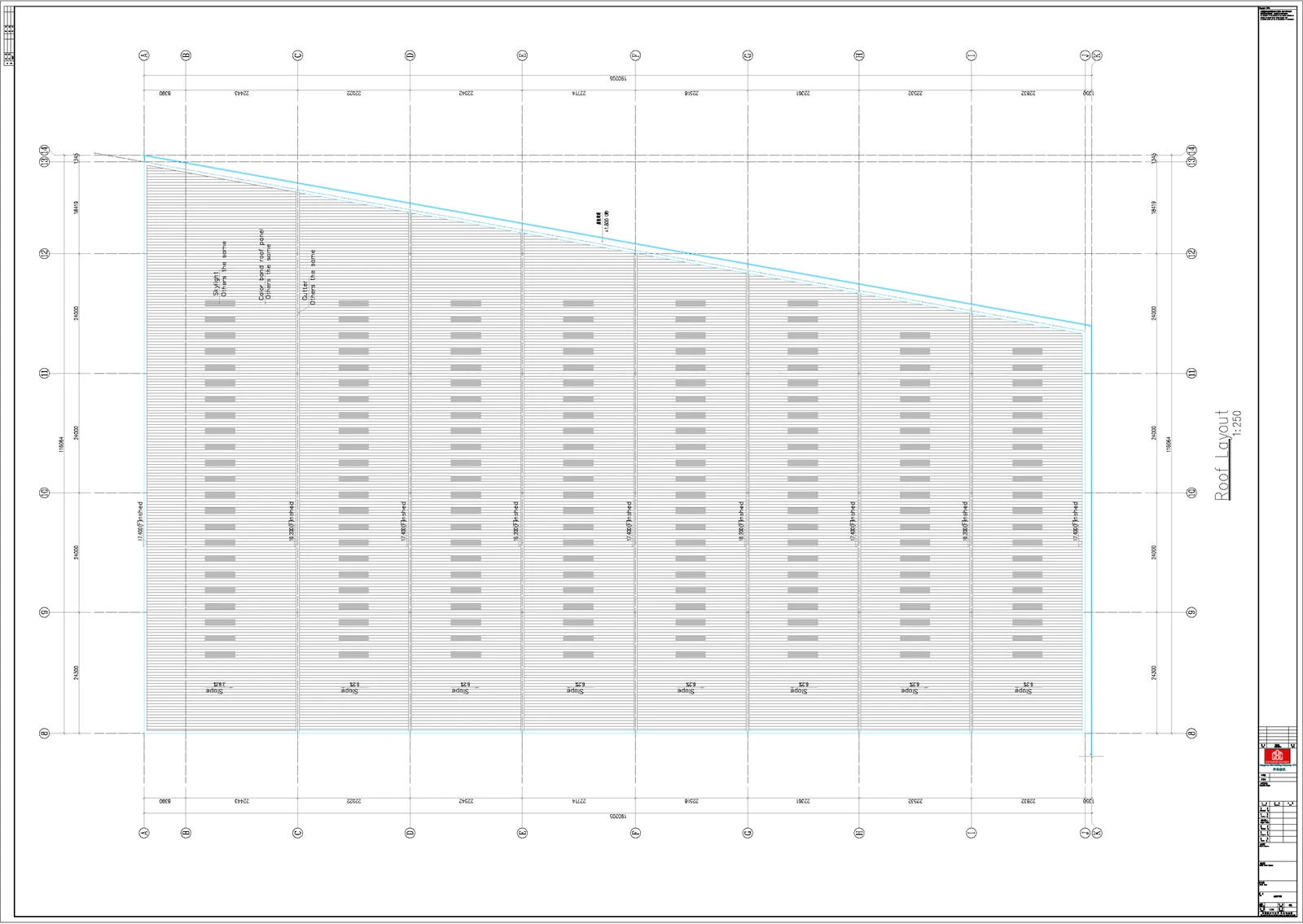

Orret (katto): C-profiiliteräs tai Z-profiiliteräs, sovitettu katon kuormitukseen ja jänneväliin.

Osion koko: C200×70×20×3,0 ~ C250×75×20×3,5

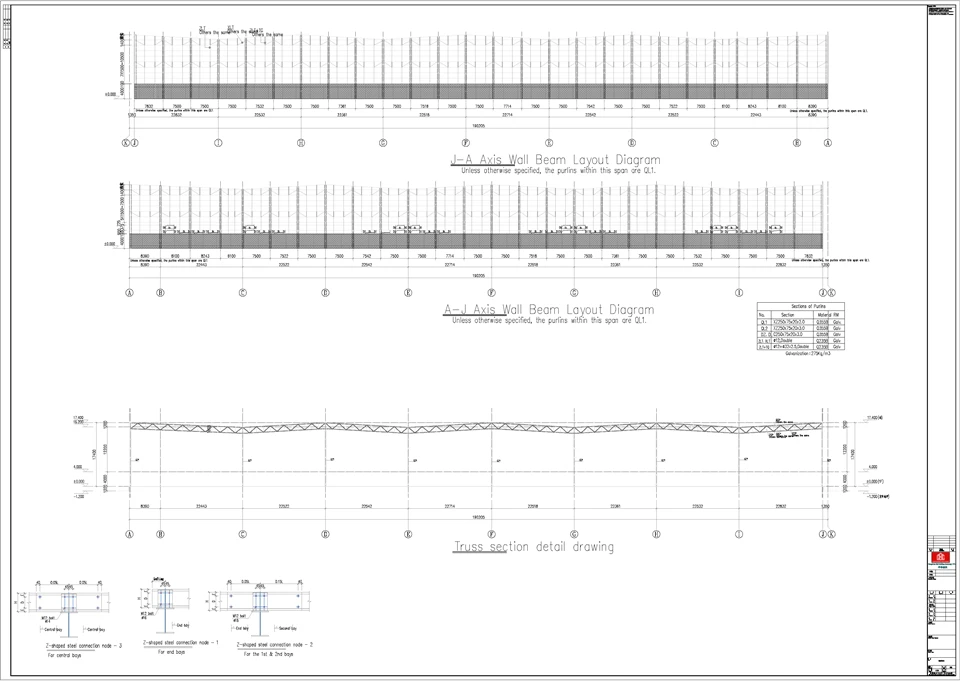

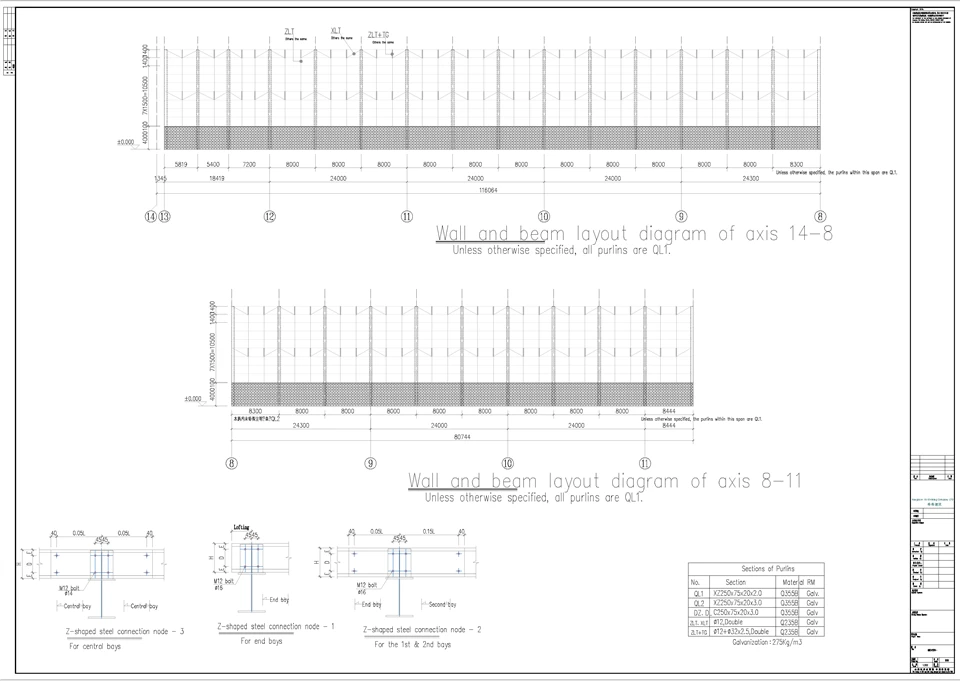

Seinäpalkit: C{0}}profiiliteräs, joka vastaa seinän kuormitusta ja korkeutta.

Osion koko: C180×70×20×2,5 ~ C220×70×20×3,0



Erittäin lujat -pultit: luokka 10.9, ristikoiden, pylväiden ja jäykistysten poikkileikkauksen kokoa vastaavat, kuuma-upposinkitty korroosionestokäsittely.

Itsekierteittävät-ruuvit ja niitit: 304 ruostumatonta terästä, käytetään orreiden, seinäpalkkien ja katto-/seinäpaneelien liittämiseen.



Yksityiskohtaiset materiaalitilastot perustuvat rakennusalan kokonaispinta-alaan 18 620 ㎡, suositeltuihin lohkokokoihin ja kokemusarvoon 38 kg/㎡. Kunkin komponentin erityinen jakautuminen on seuraava (tarjouksen ja materiaalin valmistelun viitetiedot):

Komponenttityyppi	Teräksen kulutusindeksi (kg/㎡)	Teräksen kokonaiskulutus (tonnia)	Suhde	Huomautuksia
Päärungot (ylempi sointu, alasointu, verkkojäsenet)	18 ~ 22	372.4	52.6%	Perustuen keskimääräiseen 20 kg/㎡-indeksiin, tärkeimmät voimaa{1}}kannattavat komponentit
Teräspylväät	8 ~ 10	167.6	23.7%	Perustuu keskimääräiseen indeksiin 9 kg/㎡, mikä vastaa 17,4 metrin räystäskorkeutta
Tuki ja raidetangot	3 ~ 4	65.2	9.2%	Perustuu keskimääräiseen indeksiin 3,5 kg/㎡, mikä varmistaa rakenteellisen vakauden
Orret ja seinäpalkit	5 ~ 6	102.4	14.5%	Perustuu keskimääräiseen indeksiin 5,5 kg/㎡, mukaan lukien katto- ja seinärunko
Kiinnikkeet ja tarvikkeet	0.5 ~ 1	9.3	1.3%	Sisältää lujat{0}}pultit, itsekierteittävät{1}ruuvit jne.
Kokonais	38	716.9	100%	Pieni poikkeama kokonaisarviosta (±1,3 %) pyöristyksen vuoksi





Rakennetyyppi:Portaalikehys/ristikkotyöpajasuurella jännevälillä ja korkealla räystäällä, mikä vaatii suuremman teräksen kulutuksen kuin tavalliset korjaamot.

Alueelliset olosuhteet: Perun rannikko- ja tasangoalueiden tuuli- ja lumikuormat eivät yleensä ole suuria, eikä siellä ole äärimmäistä kylmyyttä, joten teräksen lisäkulutusta ei tarvita kylmänkestävyyteen.

Kokemuksen arvo (ristikot + teräspylväät + jäykistykset + orret + katto- ja seinärunko):

Tavallinen matala työpaja: 25 ~ 30 kg/㎡

Suuri-jänneristikko, jossa räystäiden korkeus yli 15 m:35-45 kg/㎡

Tämä projekti ottaa käyttöönkeski-yläarvo 38 kg/㎡estimointia varten, kun otetaan huomioon puolisuunnikkaan muotoinen asettelu ja epätasainen kuorman jakautuminen.





Teräksen kokonaiskulutus=Rakennusala × teräksenkulutusindeksi ÷ 1000

18620 ㎡ × 38 kg/㎡ ÷ 1000 ≈707,6 tonnia

Suositeltu tarjous/materiaalin valmistusalue: 650 ~ 840 tonnia

Taloudellinen suunnittelu: Tietoja650 tonnia(optimoitu osakoko, sopii yleisiin kuormitusolosuhteisiin)

Turvallinen/raskas kuorma/korkea malli: Tietoja840 tonnia(konservatiivinen muotoilu, sopii suurelle kuormitukselle tai tiukoille koodivaatimuksille)





Paikallinen tuulikuorma, lumikuorma ja seisminen kerroin: Perun eri alueilla (rannikko vs. tasango) on erilaiset kuormitusparametrit, jotka vaikuttavat suoraan komponenttien poikkileikkauskokoon.

Onko niitänosturit, riippukuormat ja kattokuormat: Nostureiden tai muiden raskaiden kuormien lisääminen lisää teräksen kulutusta merkittävästi.

Hyväksyykö katto/seinäraskaiden{0}}paneeleiden ja lämmöneristyspuuvillan paksuuden: Raskaat{0}}paneelit lisäävät katon kuormitusta, ja paksumpi lämmöneristyspuuvilla vaikuttaa kokonaiskuorman jakautumiseen.

Ristikon tyyppi:Putkiristikko / H-teräsristikko / kulmateräsristikko: Eri ristikkotyypeillä on erilainen teräksen kulutus, ja putkiristikoiden teräksen kulutus on yleensä suurempi kuin kulmateräsristikoiden.

Palon- ja korroosionkestävyystasot ja Perun paikalliset teräslaadut (kuten Gr.50): Korkeammat palo- ja korroosionkestävyystasot lisäävät kustannuksia ja teräksen kulutusta, ja erilaiset teräslaadut vaikuttavat osan koon valintaan.

Jos voit antaa seuraavat tiedot:

Tietty sijainti (mikä kaupunki Perussa / rannikko tai tasango)

Olipa nostureita ja kattokuormia

Voin tarjota tarkemman alueen ja jaottelun (päärakenne/orret/jäykisteet) mukaisestiPerun koodit.
