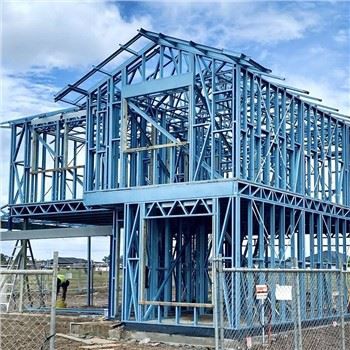

Kevyt teräsrunkoinen rivitalorakennus CBC:n maailmanlaajuisille markkinoille

Kevyet teräsnapit: Kylmämuovattu-ohut-seinämäinen C-profiili, jonka mitat140×41×39×11 mm(syvyys × laipan leveys × huulen korkeus × paluukäyrä) jaPaksuus 0,75 mm

CBC:n päämarkkinat: Chile, Peru, Filippiinit, Papua-Uusi-Guinea, Tonga, Indonesia

Rakenteelliset perusteet, materiaalit{0}}ja markkinoiden sopeutumiskykyanalyysi.

Teknisen suunnittelun ja rakenneanalyysin raportti: Kevyt teräsrunkoisten rivitalojen kehitys CBC Global Marketsille

Käytä:CBC-integroidut ratkaisut
Referenssiprojektin sijainti:Puerto Natales, Etelä-Chile
Yksiköt yhteensä:24 (kaksi 12 yksikön riviä, Z--muotoinen asettelu)
Yksikön mitat: 9.35 m (W) × 7.6 m (D) × ~6.2 m (H)
Suunnitteluelämä:Suurempi tai yhtä suuri kuin 50 vuotta
Ensisijainen rakennemateriaali:Kylmä-muovatut ohutseinäiset-C-profiilit:140×41×39×11 mm @ 0,75 mm paksu, G550 AZ150
Suunnittelu- ja valmistusalusta:FrameCAD (Uusi-Seelanti)
Päivämäärä:26. tammikuuta 2026



A1:
Tärkeimmät{0}}kantavat osat käyttävätkylmämuovatut ohuet-seinämäiset C-nastatgeometrisilla mitoilla140 mm rainan syvyys × 41 mm laippa × 39 mm huuli × 11 mm paluu, valmistettu0,75 mm paksu G550 AZ150 teräs. Tätä profiilia- käytetään yleisesti nimelläC14041syvät huulet{0}}tarjoavat paremman nurjahduskestävyyden ja ruuvien-pidätyskyvyn pienentyneestä paksuudesta huolimatta.

Tärkeimmät rakenneosat:

Seinänapit: C14041 @ 0,75 mm, välimatkan päässä600 mm oc

Lattiapalkit: Sama C14041-osio, muttakaksinkertainen tai 400 mm octäyttää taipumakriteerit (L/360)

Kattopalkit: C14041 @ 600 mm oc mono-kaltevuuskatolle (5 asteen kaltevuus)

Ylä-/alakappaleet: U142×40×0,75 mm

Sivusuuntainen vakaus: Tarjoaja12 mm OSB-3 vaippatoimii leikkauskalvona yhdistettynäjatkuvat solmittavat{0}}hihnatkulmissa

Vaikka 0,75 mm on ohuempi kuin tyypillinen LSF (jossa käytetään usein 0,95–1,2 mm),syvä huuli (39 mm)jalujaa G550-terästä-kompensoida rakenteellisesti. FrameCAD-ohjelmisto vahvistaa jäsenkapasiteetit perAISI S100-2020ja paikalliset koodit.



A2:
Kyllä-oikeilla yksityiskohdilla. Vaikka 0,75 mm on alaosassa monikerroksisessa rakenteessa,AZ150-pinnoite (150 g/m² Al-Zn-seos)tarjoaa erinomaisen korroosiosuojan, varsinkin kun:

Teräs ontäysin suljettuseinäonteloissa (suojattu suoralta säältä)

Höyryä-läpäisevät mutta vettä{1}}pitävät esteetasennetaan ulkopintaan

Ei lämpösiltojaaltista teräs kondensaatiolle

Puerto Natalesin kylmässä, märässä meriympäristössä tämä järjestelmä säilyy elinkelpoisenajos kosteudenhallinta on etusijalla. Korkealle-altistuville vyöhykkeille (esim. rannikon roiskevyöhykkeille) kriittiset yhteydet voidaan kuitenkin päivittää1,0 mm paksuus.

FrameCADin korroosiomoduuli vahvistaa 50+ vuoden kestävyyden ISO 9223 C4 -luokituksen mukaisesti (kohtalainen---korroosioriski).





A3:
Verrattuna 1,0–1,2 mm:n järjestelmiin 0,75 mm:n profiili vähentää teräksen painoa ~25 %, mikä alentaa kustannuksia ja kuljetuspäästöjä-mutta vaatii tiheämpää jäykistystä ja huolellista taipuman hallintaa.

Päivitetty materiaalinotto-(yksikköä kohti)

Tuote	Erittely	Määrä yksikköä kohti	Yhteensä (24 yksikköä)
G550 AZ150 C14041 Teräs (0,75 mm)	Nastat, palkit, kattotuolit, telat	~3250 kg	78.000 kg
OSB-3 vaippa (12 mm)	Seinät + katto	274 m²	6,576 m²
PU-metalli kohokuvioidut paneelit (27 mm)	Ulkoverhoilu	210 m²	5,040 m²
Sementtikuitulevy (18 mm)	Lattiaterassi	71 m²	1,704 m²
0,6 mm väriteräs katto	Esimaalattu AZ150	80 m²	1,920 m²
Mineraalivillaeristys	50 mm seinä + 25 mm lattia	365 m²	8,760 m²
Höyry/ilmasulku	Luokan II kalvo	274 m²	6,576 m²

Huomaa: Lattiapalkit saattavat vaatia ylimääräisiä siltoja tai pienennettyjen etäisyyksien rajoittamiseksi elävän-kuorman taipuman (<10 mm).



A4:

Kustannustehokkuus: Pienempi terästonnimäärä vähentää materiaali- ja toimituskustannuksia,{0}}jotka ovat kriittisiä syrjäisillä markkinoilla.

Nopeus: FrameCAD mahdollistaa täyden tietomallin -tehdasautomaation-; seinäpaneelit koottuna-työmaalla<48 hours.

Kestävyys: High recycled content (>30 %) G550-teräksessä; kevyt=pienempi hiilijalanjälki.

Lämpötehokkuus: PU-paneelit + onteloeristys saavuttaaU--arvo ≈ 0,21 W/m²K(seinät), ylittää Chilen vyöhykkeen 5 vaatimukset.

Katastrofikestävyys: Toimii hyvin seismisissä tapahtumissa (muovaava) ja kestää mätää/hyönteisiä-toisin kuin puu.





A5:
CBC toimii erilaisissa ilmasto-, seismis- ja sääntely-ympäristöissä. Alla on markkinakohtainen-sopeutusmatriisi:

Markkinoida	Ilmasto- ja riskiprofiili	Vaaditut muutokset	Perustelut
Chile (etelä)	Kylmä, märkä, seisminen (vyöhyke 3–4), tuuli	- (Perussuunnittelu)	Optimoitu jo alhaiseen lämpötilaan, sateeseen ja maanjäristyksiin
Peru (rannikko ja Andit)	Kuiva rannikko / kylmä ylänkö; seisminen (vyöhyke 3)	• Nosta katon kaltevuus 10 asteeseen ylängöissä • Lisää seismiset siteet NTE E.030:n mukaan	Estä lumen kerääntyminen (Andit); täyttävät Perun seismisen koodin
Filippiinit	Trooppinen, taifuuni{0}}altis, korkea kosteus, seisminen	• Päivitä kiinnikkeet ruostumattomaan teräkseen • Käytä Z275 tai AZ200 korkeamman korroosiomarginaalin saavuttamiseksi • Lisää katon nostovastusta (pienempi kattoväli @ 400 mm) • Lisää termiittisuoja lattian alle	Taifuunit (suurempi tai yhtä suuri tuulet kuin 200 km/h); suola spray; termiittiriski
Papua-Uusi-Guinea	Päiväntasaajan sademetsä, runsas sademäärä, seismiset, epäviralliset siirtokunnat	• Nosta lattiaa laitureilla (min{0}} mm) • Käytä avointa{0}}saumaverhousta ilmanvaihtoon • Yksinkertaista MEP{0}}verkkovalmiutta varten	Tulvien välttäminen; homeen ehkäisy; rajoitettu pääsy verkkoon
Tonga	Pieni saari, sykloninen (Cat 4–5), suolainen ilma, rajoitettu logistiikka	• Käytä vähintään AZ200-pinnoitetta • Vahvista katon-kiinnitys seinään-(hurrikaanipidikkeet) • Valmistele kokonaisia ​​moduuleja proomukuljetusta varten	Äärimmäinen tuulenkoho; korroosio; kuljetusrajoitukset
Indonesia (Java, Sumatra, Papua)	Trooppinen, seisminen, vulkaaninen, korkea kosteus	• Palava{0}}kipsi keittiöissä • Termite{0}}kestävä OSB- tai MgO-levy • Modulaarinen perusta pehmeälle maalle	Maanjäristyskestävyys; biologinen hajoaminen; epävakaa maaperä

Universaalit mukautukset kaikille markkinoille:

Paikallisten sääntöjen noudattaminen: FrameCAD-kirjastot voidaan päivittää kansallisilla standardeilla (esim. NSCP Filippiineillä, SNI Indonesiassa).

Työn ammattitaidon taso: Tarjoa CBC{0}}sertifioitua kokoonpanokoulutusta-LSF vaatii vähemmän ammattitaitoista työvoimaa kuin betoni.

Toimitusketju: Valmiiksi-asenna kaikki komponentit CBC:n valmistuksessa tai alueellisissa keskuksissa (esim. Manila, Lima) laadun varmistamiseksi.



Suunnittelu-käyttäen0,75 mm G550 AZ150 C14041 kylmä{4}}muovatut profiilit-toimittaaoptimoitu tasapaino kustannusten, nopeuden ja kestävyyden välilläCBC:n portfoliolle Latinalaisessa Amerikassa ja Aasiassa{0}}Tyynenmeren alueella. Vaikka se sopii Etelä-Chileen, kohdistetut parannukset (pinnoitteen päivitykset, tuulen/seismiset yksityiskohdat, perustusstrategiat) mahdollistavat saumattoman käyttöönotonPerun vuoret, Filippiinien taifuunivyöhyke tai Tongan syklonivyöhykkeet.

Hyödyntämällä FrameCADin parametrista suunnittelumoottoria ja CBC:n integroitua toimitusketjua tämä järjestelmä tarjoaamaailmanlaajuisesti skaalautuva,{0}}ilmastolle reagoiva asuntoratkaisu-ihanteellinen kohtuuhintaiseen, kestävään ja nopeasti käyttöön otettavaan kaupunki- tai maaseutukehitykseen.
